Инструкция по настройке IPTV

модема xDSL производитель Интеркросс 5633Е серии RA-RB



ВНИМАНИЕ: Для корректной работы IPTV необходим четырех портовый xDSL модем, в котором присутствует опция Port Mapping.

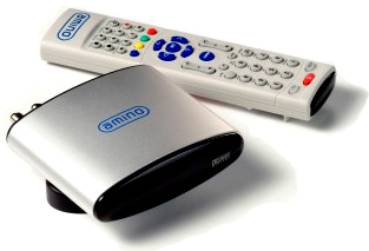

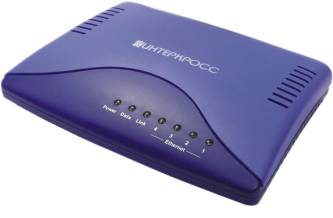

Так выглядит Телевизионная приставка STB Amino и 4х портовый Интеркросс 5633Е







Настройка IPTV на модеме:



ВНИМАНИЕ: Для корректной настройки модема для IPTV, отключите телефонный кабель из модема, что бы лампочка Link погасла.

Запускаем Internet Explorer

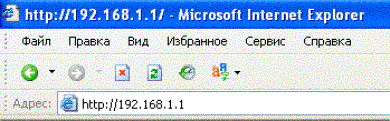

В адресную строку на клавиатуре вводим адрес модема 192.168.1.1 и нажимаем клавишу Enter

adr

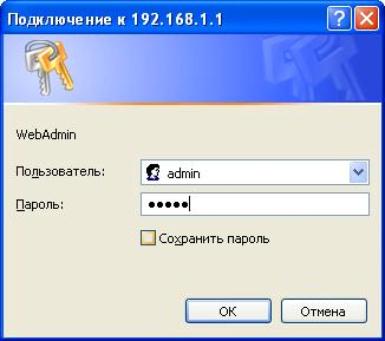

В поле Пользователь водим admin
В поле Пароль водим admin
Нажимаем кнопку OK

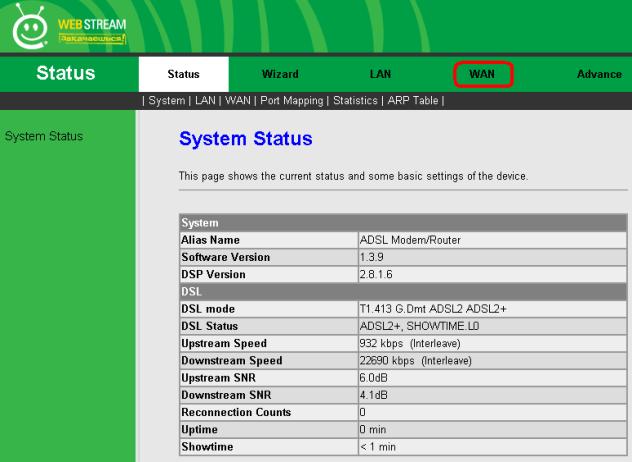

Так выглядит главная страница модема.

Выберете и нажмите пункт меню "WAN"

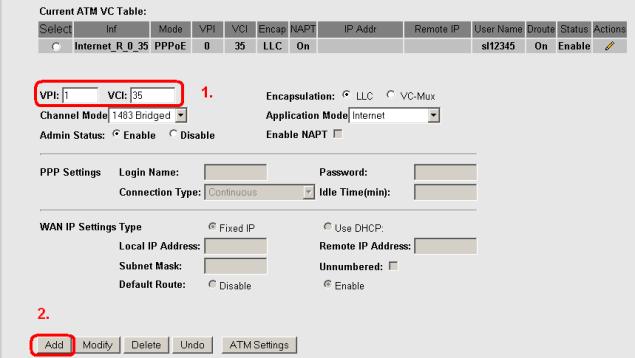

1.     Введите VPI-1; VCI-35

2.     Нажмите кнопку Add что бы добавить интерфейс

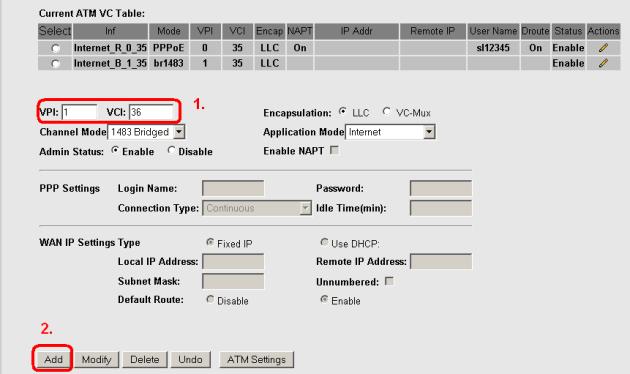

1.     Введите VPI-1; VCI-36

2.     Нажмите кнопку Add что бы добавить интерфейс

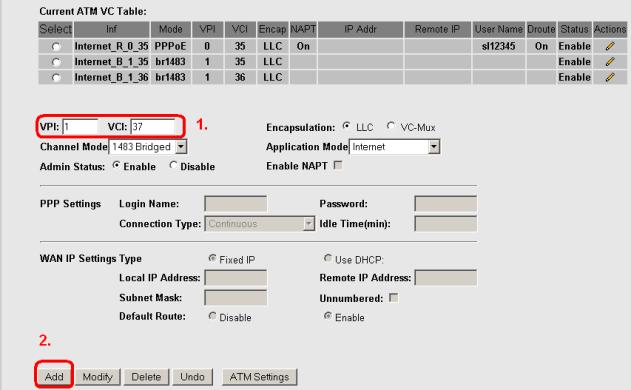

1.     Введите VPI-1; VCI-37

2.     Нажмите кнопку Add что бы добавить интерфейс

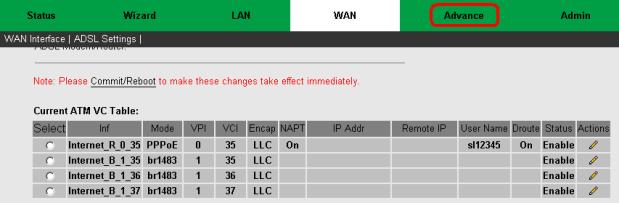

У вас уже должно быть создано всего 4 интерфейса.

Нажмите кнопку Advance

Соблюдайте последовательность

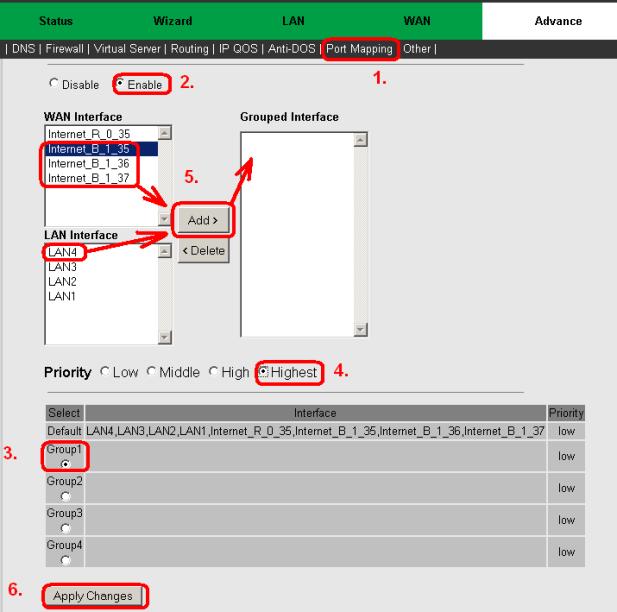

1.     Выберите  закладку   Port Mapping

2.     Поставьте галочку Enabled

3.     Поставьте галочку  Group 1

4.     Поставьте галочку  Highest

5.     Перенесите выделенные интерфейсы как показано стрелками на картинке

6.     Нажмите кнопку      Apply Chenges

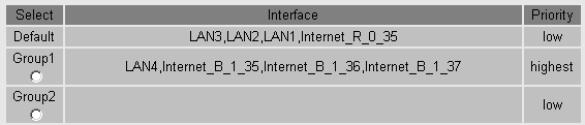

Получаем такую таблицу внизу

Выше на странице выберите Commit/Reboot что бы перегрузить модем

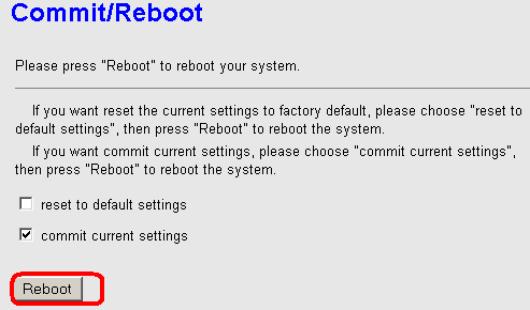

Далее нажмите кнопку Reboot

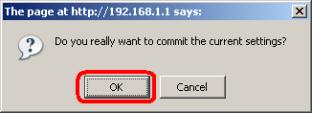

Далее нажмите кнопку ОК

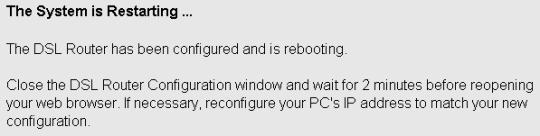

Модем перезагрузиться

Модем перезагрузиться. Включите телефонный кабель в модем. Когда загорится лампочка Link на модеме, можно подключить к нему Телевизионную приставку STB Amino в 4 порт модема.

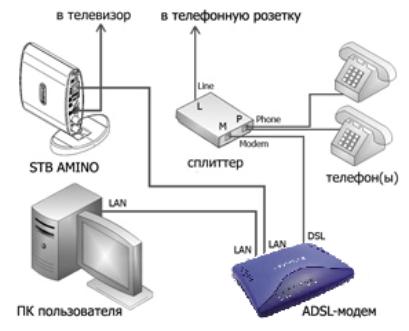

Подключите согласно схеме Телевизионную приставку (STB Amino) в 4 порт модема.

ВНИМАНИЕ: Телевизионная приставку включайте в питание только после полного подключения согласно схеме, при включенном модеме и когда горит лампочка Link.

В случае если у вас сбои в вещании перезагрузите Телевизионную приставку выключив и включив ее из розетки 220V.

Если лампочка Link не горит, сообщите о неисправности в службу Технической поддержки 062.
